信息摘要：
構成鋼絲繩的主要原輔材料有：（1）因鋼絲繩品種結構而異的各種制繩鋼絲；（2）用作繩芯的天然的、化學合成的纖維材料及金屬芯材料；（3）具有防腐、防銹及潤滑作用的油脂或橡
構成鋼絲繩的主要原輔材料有：（1）因鋼絲繩品種結構而異的各種制繩鋼絲；（2）用作繩芯的天然的、化學合成的纖維材料及金屬芯材料；（3）具有防腐、防銹及潤滑作用的油脂或橡膠、塑料等材料。
一、制繩鋼絲
制繩鋼絲隨著鋼絲繩的品種結構規格的不同可以分為：
（1）按截面形狀可分為圓鋼絲和異型鋼絲；
（2）按表面狀態可分為光面鋼絲和帶鍍層、涂層的鋼絲；
（3）按截面尺寸可分為各種規格（直徑、高度、弧長等等）的鋼絲；
（4）按照機械性能又可以分為各種抗拉強度，各種彎曲值、扭轉值不相同的鋼絲。
本節主要敘述圓形制繩鋼絲。
制繩鋼絲是鋼絲繩的主要材料，其質量（包括性能及表面質量）對鋼絲繩的性能起著決定性的作用。捻制質量再好，如果鋼絲的質量不好，鋼絲繩的質量和性能也不可能好，這就是所謂“先天不足”。因此，對制繩鋼絲的要求是極為嚴格的。
其基本要求如下：
1.鋼種、鋼號及化學成分
制繩鋼絲應按照GB699-87《優質炭素結構鋼》和GB4354-84《優質炭素鋼盤條》制造。其鋼號多選擇為60~70號，對硫、磷成分含量要求較嚴，不得超過0.030%~0.035%。

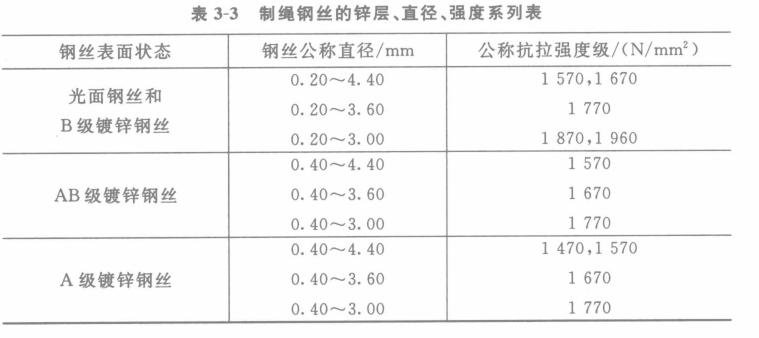

2.鋼絲直徑、鍍鋅層級別與公稱抗拉強度三者的對應關系見表3-3。
3.鋼絲的特性值
（1）直徑。
①公稱直徑系列的間隔。
鋼絲的公稱直徑8是指名義直徑。其直徑間隔值△8如下：當0.2≤8≤0.40mm時，△8=0.02mm；當0.4<8≤2.00mm時，△8=0.05mm；當2.00<8≤4.40mm時，△8=0.10mm。
②鋼絲的實際直徑及其允許偏差。

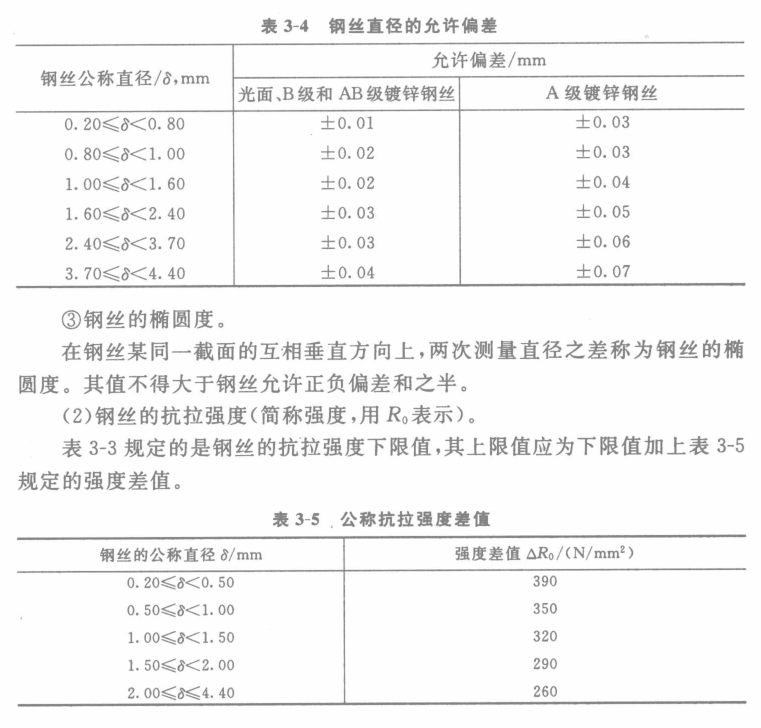

用精度為0.01mm的千分尺，在鋼絲的同一截面內互相垂直的方向上兩次測量所得直徑的算術平均值，即為鋼絲的實際直徑。其允許偏差應符合表3-4的規定。
